Specificații tehnice (Imaginile doar pentru referință)

1、 Cu o singură față derulator hidraulic
Funcția	Funcția acestei unități este de a demonta întreaga bobină de bandă de oțel și de a furniza materiile prime necesare pentru mașina de formare

Greutate de încărcare	Max. 8,0 tone/parte
capete de con	Cap cu un singur con

Tipul structurii Conehead	combinație de glisoare, robuste și stabile

Extindeți tipul	Expansiunea hidraulică

Material capete de con	Ax: 42CrMo, forjare, revenire generala;
	Placă cu arc: temperare generală 45#
	Glisor cu pană: oțel călit 45#
Tipul de frana	Tip pneumatic

Dispozitiv de blocare a materialului	Modul manual

2 、 Forfecare și sudură cap la cap


Funcția	Funcția sa este forfecarea și alinierea capului și capătului a două benzi diferite, tăierea părților neregulate și sudarea a două benzi împreună, astfel încât linia să poată funcționa continuu

Tipul de forfecare	Forfecare hidraulica, material: Cr12MoV

Tip de prindere	Prindere hidraulică

Tipul de sudare	Sudare automată TIG

3.2 、 Acumulator orizontal
3.2 、 Acumulator orizontal
Funcția	Este folosit pentru acumularea de benzi de oțel suficiente pentru a asigura funcționarea continuă a mașinii
Funcția
Dimensiunea exterioara	O.D. 5,0 m
Motor de alimentare	18,5 KW (motor AC cu reglare a vitezei cu frecvență variabilă)
Motor de depozitare	22 KW (motor AC cu reglare a vitezei cu frecvență variabilă)
Viteza de alimentare	MAX200m/min
Capacitate de stocare	500~1000m

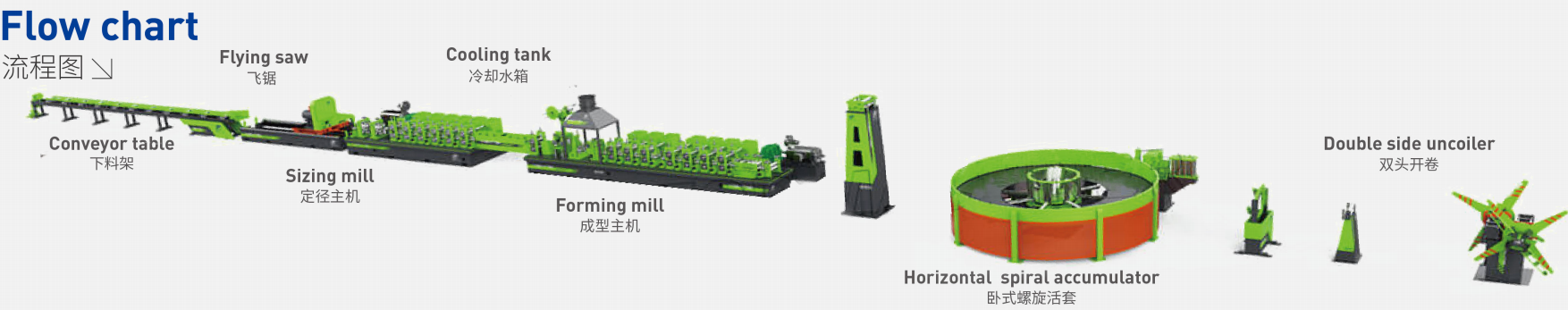

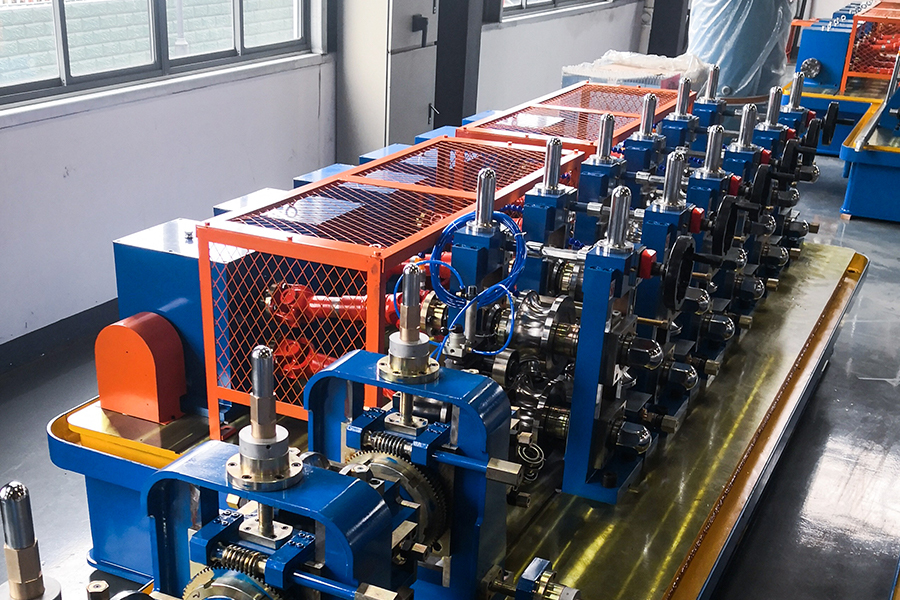

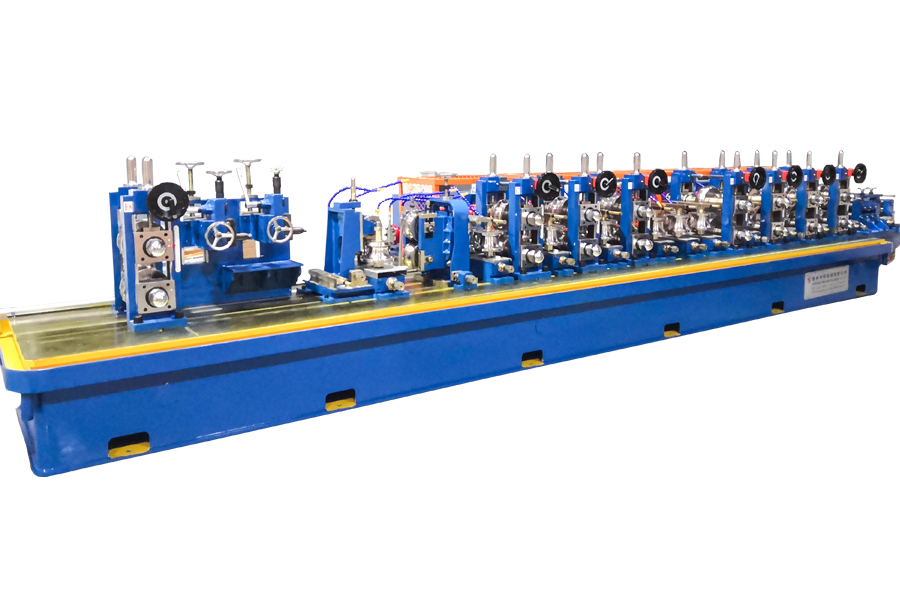

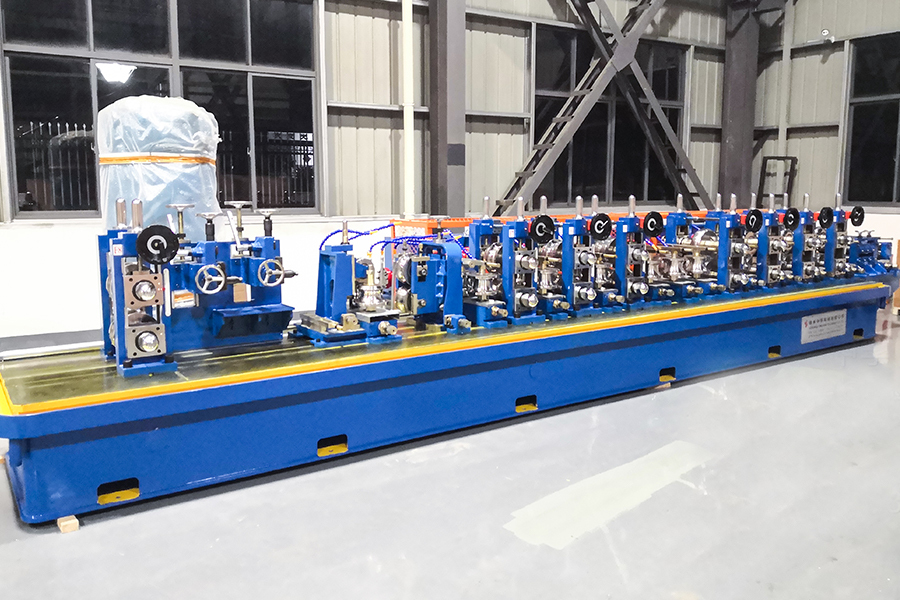

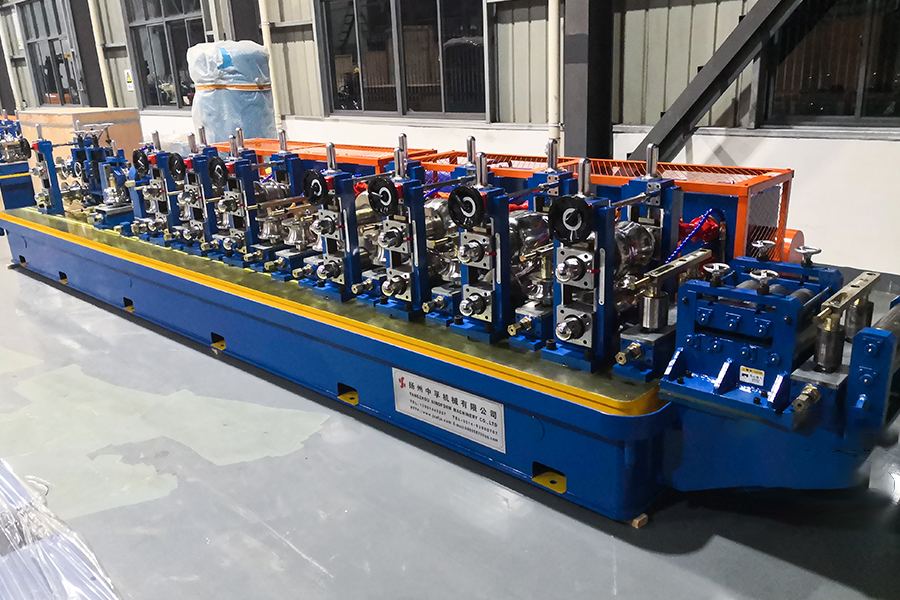

2. Formarea și dimensionarea mașinii principale (șapte în față și cinci în spate, pat împărțit) Mașina principală
Aranjamentul unității:
	Formare: 2 role de nivelare→V→7 role de nivelare→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

	Ghidare și 2 sau 3 role Extrude → Screper → Lustruire→Răcire cu apă

	Dimensiune: 1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →măsurarea vitezei→Îndreptare 1→Îndreptare 2→V

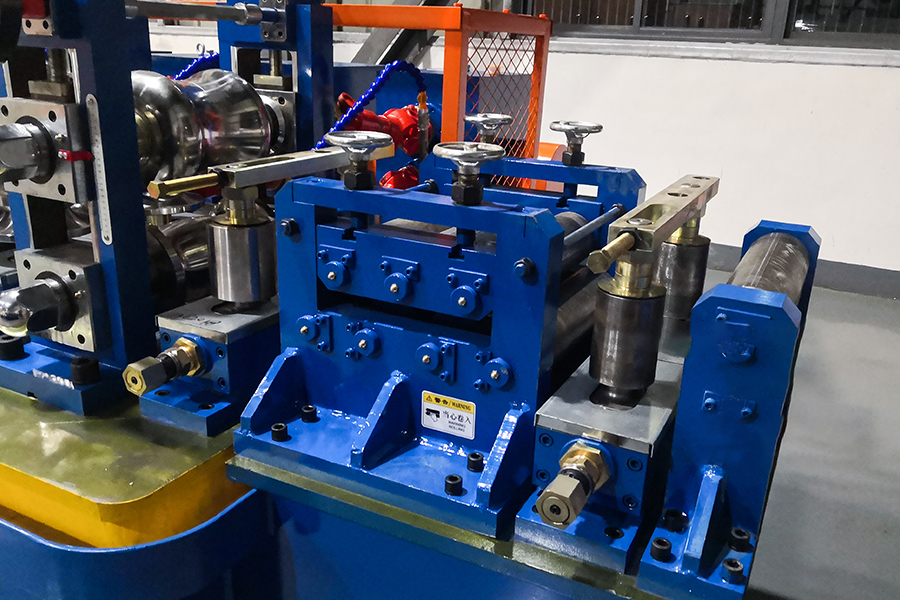

1 ） Dispozitiv de nivelare
Funcția
	Cu un dispozitiv de nivelare cu 7 role pentru a intra în mod constant în mașina de formare
Structura
	1 rolă Anti-săritură, 2 role de ghidare verticală, 7 role de nivelare GCr15, tratament de călire la suprafață de înaltă frecvență.

2 ） Mașină de formare (tip despicat)

Funcția	Poate stoarce treptat benzi de oțel în semifabricate de tub prin formarea rolelor și le poate trimite la mașina de sudură.

Tipul de formare	Formare „W”, tip gaură cu rază dublă

Standuri cu role orizontale	7 standuri
Stand cu rola verticală	9 standuri
Standuri cu role orizontale

Cantitatea	7 seturi
Structura
Structura	Cadru portal dublu cu coloană, cu cadrul de capăt de operare capabil să înlocuiască rola laterală
Material suporturi orizontale	Piese din oțel turnate cu precizie
Diametrul arborelui orizontal	Φ80mm
Material arbore orizontal	42CrMo, HB260~290 normalizat, stingere de înaltă frecvență de suprafață HRC50~55
Material arbore orizontal	Călirea Călirea suprafeței

Stand cu rola verticală
Cantitatea	9 standuri
Structura	Structură cu pivot dublu, consolidată și fixată cu plăci de tragere. Laminorul este asamblat pe arborele rolei prin rulmenți, ceea ce face ușoară schimbarea rolelor.

Material suporturi verticale	QT400 Glisorul este de tip slot (de înaltă precizie, nu se deteriorează ușor)
Diametrul arborelui vertical	Φ50mm
Material arbore vertical	40Cr, HB260~290 normalizat, stingere de înaltă frecvență de suprafață HRC50~55
	Călirea Călirea suprafeței
Metoda de reglare a rolei	Centrul și poziția celor doi arbori de role sunt reglate prin reglarea manșonului șurubului, iar piulița de reglare este o piuliță de cupru; Înălțimea rolei verticale este reglată fin prin reglarea piuliței.

cutie de viteze
Cantitatea	7 seturi
Material cutie	QT400
Tip transmisie	Transmisie cu roți conice spiralate
Material angrenaj conic spiralat
Material angrenaj conic spiralat	20CrMnTi Forjare, tratament de călire a suprafeței dinților
Material arborele angrenajului	40Cr, HB260~290 normalizat, stingere de înaltă frecvență de suprafață HRC50~55
Material arborele angrenajului	Călirea Călirea suprafeței

3) sectia de sudare
① Îndrumarea
Funcția	Ghidați cusătura de sudură, reglați unghiul în V de sudare pentru a vă asigura că cusătura de sudură poate fi ghidată corect în poziția de sudare a rolei de extrudare în timpul sudării
Structura	Tip cu 2 role, reglabil orizontal și vertical și se poate roti la un anumit unghi. Reglajele orizontale și verticale se fac cu tije șurub, în timp ce ajustările de rotație a cadrului se fac cu roți melcate.
Structura
materialul arborelui	40Cr, HB260~290 normalizat, stingere de înaltă frecvență de suprafață HRC50~55
materialul arborelui	Călirea Călirea suprafeței
② Dispozitiv de stoarcere (tip SQ cu două sau trei role)
Funcția	Cusătura de sudură va fi închisă
Structura	Două sau trei role tip SQ, structură cu pivot dublu, prindere consolidată cu placă de tragere
materialul arborelui	40Cr, HB260~290 normalizat, stingere de înaltă frecvență de suprafață HRC50~55
materialul arborelui	Călirea Călirea suprafeței
③ Screper
Funcția	Utilizați un cuțit de răzuit pentru a îndepărta cordonul de sudură exterior, cusătura de sudură va fi netedă și clară.
Structura	2 seturi de raclete; Racleta poate fi reglată în sus, în jos și pe orizontală și are o funcție de ridicare rapidă. Sub suportul lamei este prevăzut un palet sau o rolă.
④ Lustruire
Funcția	Stabilizarea țevilor de oțel și aplatizarea bavurilor exterioare și a pieselor neuniforme
materialul arborelui	40Cr, HB260~290 normalizat, stingere de înaltă frecvență de suprafață HRC50~55Tempering Surface quenching
4) Rezervor de răcire
Funcția	adoptați un tip de pulverizare a rezervorului de apă pentru a vă asigura că tubul gol se răcește suficient.
Funcția
Structura	Structură sudată de tip cutie, conducta de apă superioară este transformată într-o formă de pulverizare pentru a pulveriza și răci conducta de oțel.
Structura

5) Mașină de dimensionat (6 orizontale, 6 verticale 2 seturi de îndreptare turcească)
Funcția
Funcția	Funcția dispozitivului pătrat de împingere cu patru role este de a deforma online țeava de oțel în formă de precizie într-o țeavă de distanță pătrată și de a o îndrepta aproximativ pentru a obține dimensiunile geometrice și planeitatea ideale.
① Stand orizontal	6 seturi, la fel ca formarea unei mașini
② Stand cu rola verticală	6 seturi, la fel ca formarea unei mașini

3）Dispozitiv de îndreptare 2 seturi de îndreptare a capului turcesc (vezi ultimul turc - capete de mai sus)
Tipul dispozitivului de îndreptat
	Turcă - capete, rotative la 360°
Structura
	2/4 - cadru rulou, cu role de rulare distribuite pe aceeasi suprafata, reglabil orizontal si vertical, si capabil sa se roteasca la un anumit unghi. Reglajele orizontale și verticale se fac cu tije șurub, în timp ce ajustările de rotație a cadrului se fac cu roți melcate.
Diametrul arborelui	Φ40mm
Material arborelui	40Cr, HB260~290 normalizat, stingere de înaltă frecvență de suprafață HRC50~55
	Călirea Călirea suprafeței

6) Dispozitiv condus principal
Drive Way
Drive Way	Motor → reductor → cutie de viteze → arbori universali → arbori orizontali
Model motor principal, putere	132KW Viteză mică motor DC ，2 seturi ；
Reductor	ZLY250 2 seturi ；
Cutie de viteze	Făcând parte ：7 seturi ； Piesa de dimensionare ：6 seturi

	Cutie de transmisie cu umbrelă spiralată, cu capacitate portantă mare, eficiență ridicată a transmisiei și durată lungă de viață.
	Material angrenaj umbrelă spirală: 20CrMnTi, călire suprafață de călire, adâncime a stratului carburat 1,1 ~ 1,5 mm, duritate de călire a suprafeței HRC55~60。

5 、 Rolă
Roll	Material: Cr12, Duritate tratament termic: HRC58-62. Tăierea sârmei de cheie și prelucrarea CNC asigură precizia formei găurii și lustruirea suprafeței de lucru.
rola de extrudare	Material ： H13 ， Duritate tratament termic: HRC50-53. Tăierea sârmei de cheie, strung CNC pentru profil și lustruirea suprafețelor de lucru.
Tampă cu role	Material ： oțel 45#.

6.1 、 Ferăstrău pentru tăiere la cald Clienții pot alege 6.1 sau 6.2
Structura	PLC, tăiere obișnuită cu lamă de ferăstrău
（1） Diametrul maxim de tăiere	Φ76mm（60*60）
（2） grosime maximă de tăiere	Δ3,5 mm
(3) lungime și precizie de tăiere	L=3~8m,≤±3 mm
（4）tip de unitate	Ridicarea și coborârea ferăstrăului pneumatic (capul ferăstrăului mărit și întărit)
(5) dimensiunea pânzei de ferăstrău	Φ700mm×Φ80mm×4.0/5.0mm
（6）motor de conducere	Motor AC de 30 KW
（7）motor de tăiere	Motor AC de 37 KW
(8) Clemă	Clemă de aer

6.2 、 Ferăstrău pentru tăiere la rece
Structura	Control controler de mișcare, tăiere cu lamă de ferăstrău HSS din oțel de mare viteză / TCTAloy
（ 1 ）、 Diametrul maxim de tăiere	Φ76mm
（ 2 ）、 grosimea maximă de tăiere	Δ3,5 mm
（ 3 ）、 lungime si precizie de taiere	L=4~8m,≤±2 mm
（ 4 ）、 tipul de unitate	Servomotor/șurub cu bile/ghidaj liniar
（ 5 ）、 dimensiunea pânzei de ferăstrău	Φ450mm-HSS oțel de mare viteză
（ 6 ）、 motorul de antrenare	Servomotor Yaskawa de 15 KW
（ 7 ）、 motor de tăiere	Motor AC de 18,5 KW
（ 8 ） Motor de alimentare	Servomotor Yaskawa de 2,9 KW
（ 9 ）、 viteza de tăiere	20-70 m/min

7 、 masa conveior
Funcția
Funcția	Funcția este de a accelera separarea țevilor de oțel tăiate la lungimi fixe și de a le transporta în zona de ambalare
Motor de transmisie	3 KW
Motor de transmisie	Motor AC cu reglare a vitezei cu frecvență variabilă
Cantitatea of feeding rollers	12 seturi
lungime	12 M

Mașină de sudat de înaltă frecvență de 8, 300 kW
Introducere	Întregul echipament este controlat de un sistem PLC pentru a realiza funcții complete de control al interblocării și diagnosticare a defecțiunilor, iar starea de funcționare a echipamentului este monitorizată printr-un ecran LCD

Compoziție	DABIT REDRESSOR
	DABIT INVERTER
	DISPOZITIV DE RĂCIRE
	MASA DE OPERAȚIE
	TRANSFORMATOR
	REGLATOR DE VITEZĂ DC

9 、 Mașină de pulverizare cu zinc (opțiune pentru client)
Prezentare generală	Arcul arde la ambele capete ale firului ca sursă de căldură, determinând topirea firului. În același timp, aerul comprimat atomizează firul topit în picături de gaz, care sunt apoi pulverizate cu viteză mare pe suprafața piesei de prelucrat pre-tratate. Formați o acoperire completă.

Model de mașină	Gama de producție	Gama de grosime a peretelui	Viteza de frezare	Putere de înaltă frecvență
HG76	Φ25~Φ90mm	δ1,5~4,0 mm	20~90	300KW
HG76	□20×20~70×70	□δ≤3.5mm	20~90	300KW

Articol	Parametru	Remarci
Direcția de alimentare	Intrare din stânga sau din dreapta (depinde de aspectul procesului de atelier al clientului)	Îndreptată spre echipament, direcția de intrare a materiei prime

Puterea totală a echipamentului	Aproximativ 720KW (mașină principală 264KW de înaltă frecvență 300KW mașină auxiliară 150KW)

Tensiunea de alimentare standard	380V/50HZ; Sistem trifazat cu patru fire	Dulap de distribuție de joasă tensiune, cabluri, furnizate de client

Zona echipamente acoperită	L55-65M×W 4,5M	Conform dispunerii echipamentului

Zona mașinii de sudură de înaltă frecvență este acoperită	L6M×L 3M×H 2,8M

Alimentare cu apă (reciclată)	O piscină de răcire: 30m³; Un set de pompe de înaltă presiune. Alternativ, furnizorul poate furniza cumpărătorului desene din fabrică și, pe baza desenelor, poate crea un plan de amenajare a căii navigabile.	Clientul oferă singur o piscină cu apă, o pompă de apă, un sistem sanitar și un turn de răcire

Alimentare cu aer	Compresor de aer: un set de 1,6 m³ pentru teava de otel comuna; daca teava galvanizata are nevoie de 3,5 m³	Clientul își pune la dispoziție un compresor de aer, un rezervor de stocare a aerului și o conductă

Echipament de ridicare	Macara aeriană 5 ~ 10 tone: două seturi	Clientul se auto-oferă
Piese consumabile normale	（1）Cuțite de răzuit
	(2) Pânză de ferăstrău
	(3) Ferită
	(4) Bobină de inducție (tub de cupru, tub izolat)
